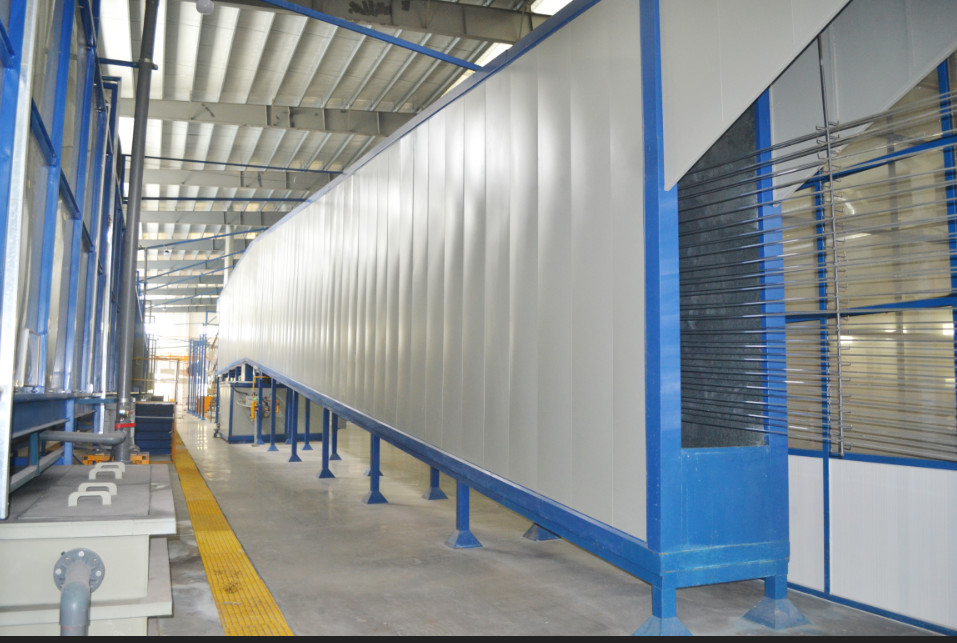

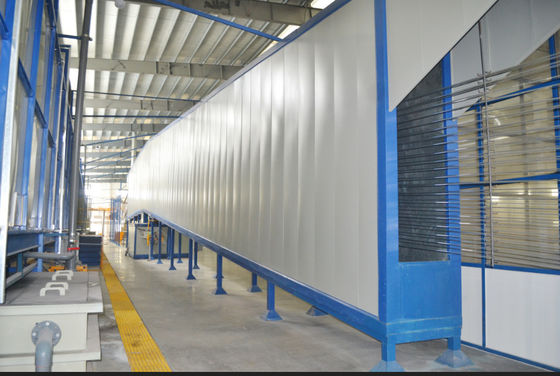

linha de produção de revestimento do pó 1200T/month
1, parâmetro de Major Equipment
Consideração de 1,1 projetos (confirmada pela fábrica)
|
Nome do Workpiece
|
Perfil de alumínio
|
|
Material do Workpiece
|
Liga de alumínio
|
|
Parâmetros do Workpiece (de uma peça só)
|
Dimensão máxima do workpiece: L7000mm×W100mm×H200mm
|
|
Dimensão padrão do workpiece: L7000mm×W50mm×H100mm
|
|
Peso padrão do workpiece: 3.3Kg/piece; peso máximo do workpiece: 30Kg/piece
|
|
Saída
|
saída mensal: 1000 - 1200 toneladas/ano
|
|
Sistema de trabalho do equipamento
|
8h
|
|
Velocidade de transportar a corrente
|
Velocidade normal da corrente da produção: 1,5 - 2.0m/min (a velocidade de corrida da corrente 1.0-3.0m/min pode ser ajustada steplessly)
|
|
Tipo de pulverização
|
Revestimento do pó
|
|
Maneira de transtorte
|
Suspensão que transporta (trilha transversal)
|
|
Temperatura técnica
|
200℃ (ajustável sob 230℃)
|
|
Método de aquecimento
|
Aquecido diretamente pelo gás de combustível e pela circulação de ar caloroso
|
|
Combustível
|
Gás natural
|
|
Tamanho da fábrica (mínimo)
|
60000mm×24000mm×13500mm (L×W×H) |
2, parâmetros técnicos principais e características
|
Não.
|
Nome
|
Descrição
|
| 01 |
Suspensão que transporta a corrente
|
Velocidade: a velocidade normal da corrente da produção é 2000mm/min, e a velocidade de corrida da corrente é 1000-3000 mm/min que é continuamente ajustável
|
|
Passo da corrente: T=400mm; trilha transversal, carga de estilingue do único-ponto: 30Kg
|
|
Passo de suspensão: 200mm, 100mm, 66mm, 150mm e 133mm
|
|
Consumo máximo do gás: o vapor de água é sobre o aquecedor de água de 500KG/H (elevação) =400 mil kilocalories/h da temperatura
|
| 02 |
Pulverização e recuperação do pó
|
Pulverize o sistema de pulverização da sala e da recuperação, 1 ajustado no total
|
|
Recuperação secundária do ciclone, ajustando o filtro final (tipo do saco)
|
|
O pó recuperado pelo ciclone é bombeado na cubeta da fonte do pó e reutilizado.
.
|
| 03 |
Forno de secagem, curando o forno
energia calorífica
|
Energia calorífica: gás natural
|
|
Consumo máximo do gás: sobre 100M3/H (elevação da temperatura)
|
|
Tempo de elevação da temperatura: minuto ≤45
|
|
Temperatura exterior da parede de fornalha: ≤room temperature+15℃ (grande área da superfície)
|
| 04 |
Poder
|
Fonte de alimentação: 3 linha da fase 5, 380V, 50Hz
|
|
Estabilidade monofásica da tensão: 220V+10%; estabilidade trifásica da tensão: 380V+10%
|
|
Poder total: sobre 161.0KW
|
| 05 |
Compressão do ar
|
Pressão: 7-8Kgf/cm2
|
|
Consumo máximo do gás: 12,5 M3/MIN
|
|
Ar limpo e seco: fluxo a curto prazo máximo 12M3/min, índice de óleo ≤0.01ppm
|
| 06 |
Consumo de água
|
água industrial
|
P=1bar; Q≤4M3/h (máximo)
|
|
Água pura
|
u≤10us/cm; Q<4>
|
| 07 |
Qualidade e exigências
|
Os filmes curados devem ser bem-distribuídos e firme, não é permitido ter o fenômeno do camaleão tal como amarelar.
|
| 09 |
Método da computação da saída
|
Por exemplo: a velocidade normal da corrente da produção é v=1800mm/min, pendurando o passo (valor médio) é T=150mm. O peso de uma peça só (valor médio) é q=3.3kg/piece. Tempo de funcionamento: 22hours/day, 30days/month
Saída de hora em hora: Q (1500mm/min÷150mm/piece×60mi) ×3.3kg/piece=1.98T/h.
Saída mensal: M =1.98T/h×22hours/day×30days/month=1306.8T/monthThe resultou calculado acima é apenas um valor teórico, e a saída avaliada pode ser diferente baseada no valor médio de todas as empresas.
|
3, os componentes principais dos equipamentos
|
Não.
|
Nome
|
Especificação
|
Quantidade
|
| 01 |
Alimentar e anular transportando o sistema (plataforma)
|
Alimentando transportando o sistema, 1 grupo
|
1 tipo
|
|
Anulando transportando o sistema, 1 grupo
|
|
Transporte anulando auxiliar
|
| 02 |
Suspensão que transporta a corrente
|
Quadro da corrente e do apoio
|
1 grupo
|
|
Dispositivo de impulso
|
3 grupos
|
|
Engrenagem de tensão
|
1 grupo
|
|
Gancho giratório
|
Umpty
|
| 03 |
Pré-tratamento da cascata e sistema de apoio
|
Barraca e canal da revisão
|
1 grupo
|
|
Bomba e encanamento de água
|
9 grupos
|
|
fã e encanamento do gás de exaustão
|
1 grupo
|
|
Reservatório (canal de água inferior)
|
1 grupo
|
|
Sistema de tratamento de gás de sistema e de desperdício de tratamento de esgotos
|
Nenhuma configuração
|
| 04 |
Forno de secagem da umidade
|
Corpo da fornalha
|
1 grupo
|
|
Aquecimento e dispositivo caloroso da circulação de ar
|
|
Máquina BG400 do combustível, 1 ajustado
|
| 05 |
Sistema de pulverização eletrostático automático do pó
|
Máquina do obturador de rolamento
|
1 grupo
|
|
Ciclones
|
|
Filtro de saco e saco de filtro
|
|
Fã do esboço e mangueira de ar de entrada e saída, etc.
|
|
Elevador de pulverização do pó (curso eficaz: 7600MM)
|
| 06 |
Pó que cura o forno
|
Corpo do forno
|
1 grupo
|
|
Aquecimento e dispositivo caloroso da circulação de ar
|
|
Máquina BG550 do combustível, 1sets
|
| 07 |
Sistema de controlo eletrônico
|
Armário elétrico, fio e entroncamento elétrico, etc.
|
3 grupos
|
| 08 |
Arma de pulverização do pó
|
Equipamento opcional
|
Configurado pelo cliente
|
| 09 |
compressor de ar
|
Equipamento opcional
|
Configurado pelo cliente
|
2, descrição da característica e configuração detalhada dos componentes principais
2,1 alimentando e anulando transportando o sistema:
Compôs da correia da alimentação de alumínio síncrono dos produtos que transporta a plataforma, correia da alimentação de alumínio síncrono dos produtos que transporta a plataforma, apoio, sistema de condução, transporte anulando auxiliar inclinado.
Transporte auxiliar: os produtos de alumínio devem ser suspendidos sobre as linhas à plataforma de transtorte de alimentação em caso do impacto entre workpieces. Os produtos de alumínio revestidos devem ser deixados cair para baixo lisamente e firmemente em caso do impacto entre workpieces, e a velocidade de corrida é ajustada pelo controle de frequência de modo que seja conveniente obter síncrono com a corrente.
|
Não
|
Nome
|
Índice
|
Quantidade
|
| 01 |
Alimentação transportando o sistema
|
Transportando a plataforma: L5000*W100*H100, 4pcs
|
1 grupo
|
|
Correia síncrono: Comprimento: 10.4M*width um *thickness 6mm de 80 milímetros
|
|
Apoio principal: tubo quadrado 100*﹩2.5
|
|
Motor: Motor da engrenagem 1.5KW
|
|
Modo de transmissão: linha central de aço, longa do círculo ¢35, roda de corrente, corrente e polia síncrono
|
|
Modo do ajuste da velocidade: controle de frequência
|
| 02 |
Anular transportando o sistema
|
Transportando a plataforma: L5000*W100*H100 4pcs
|
1 grupo |
|
Correia síncrono: comprimento: 10.4M*width um *thickness 6mm de 80 milímetros
|
|
Apoio principal: tubo quadrado 100*﹩2.5
|
|
Motor: Motor da engrenagem 1.5KW
|
|
Modo de transmissão: linha central de aço, longa do círculo ¢35, roda de corrente, corrente e polia síncrono
|
|
Modo do ajuste da velocidade: controle de frequência
|
| 03 |
Transporte balnking auxiliar
|
Anulando o transporte: comprimento M*width 11,5 150 milímetros
|
1 grupo |
|
Sistema de transmissão: roda de corrente, corrente e corrente de 6 rolos, 23.5m no total
|
|
Parte fraca: L120*W100*﹩10 de nylon milímetro, 234pcs
|
|
Coluna do guia: ¢30*H100 de nylon
|
|
Motor: Motor da engrenagem de 0,37 quilowatts, controle de frequência
|
2,2 suspensão que transporta o sistema:
Suspensão que transporta o sistema: é composto do dispositivo de impulso, a corrente da movimentação, corrente transversal, trilha, engrenagem de tensão, uma vez gancho, suporte e máquina de adição automática, etc.
Para encontrar a procura de wearproof, o aço de manganês é usado para a parte curvada da trilha da corrente com tratamento de carburação que é contínuo e desgaste-resistir. A corrente da costa dobro é usada para a corrente da transmissão de energia, e a segurança mecânica, a embreagem ajustável mecânica e o motor variável da frequência são ajustados na roda de corrente.
2-3 grupos de sistemas de condução da corrente são usados na linha inteira para obter conduzidos synchronously para fazer lisamente a corrida da corrente. a engrenagem de tensão decompesação, velocidade stepless síncrono do conversor de frequência que regula pode estar na operação segura.
| 01 |
Comprimento total da corrente
|
Comprimento: about310m
|
| 02 |
Inteiro-linha dispositivo de impulso
|
1.5KW * 3 grupos
|
| 03 |
Engrenagem de tensão
|
1 grupo
|
| 04 |
Velocidade de corrida
|
Velocidade 1.5m/min da produção padrão (velocidade de corrida 1.0-2.0m/min da corrente, stepless e ajustáveis)
|
| 05 |
Suporte da trilha
|
Tubo quadrado: 150*150*δ3.5
|
| 06 |
Dispositivo de impulso
|
Armação
|
Tubo quadrado: 50X2mm
|
|
Motor/redutor de velocidade
|
máquina trifásica da Variável-frequência: 1.5KW-4P
|
|
Roda de corrente
|
Aço moldado
|
|
Quantidade
|
3 grupos
|
| 07 |
Tipo e especificação da corrente
|
Tipo
|
XF400.80 (corrente transversal da trilha, 115*47 de seção transversal)
|
|
Passo
|
T=200*2 milímetro |
|
carga de estilingue do Único-ponto
|
30KG |
|
Método da lubrificação
|
1 grupo de máquina de lubrificação automática
|
|
Tipo de tensão
|
1 grupo de tensor do pesado-perfurador
|
| 08 |
Gancho
|
Uma vez gancho (gancho giratório): 1200 PCes
|
2,3 pré-tratamento da cascata e sistema de apoio:
Modo de pré-tratamento: cascata (chuveiro os workpieces com a cascata bem-distribuída pela bacia)
O pré-tratamento da cascata tem vantagens como segue:
1, pré-tratamento da cascata: composto do tanque de armazenamento do aqua, barraca (cerco), ripa do canal do workpiece do processo, sistema da circulação da água (bomba, calefator de água)
2, estrutura da placa dos PP aplicada podem realizar-se em uma vida útil longa, e têm uma resistência forte à corrosão que a manutenção frequente é desnecessária.
3, cascata formada pela bacia podem regar os workpieces well-distributedly da parte superior à parte inferior, e os workpieces podem ser limpados completamente que a regularidade do tratamento de superfície aos produtos é muito alta.
4, tem a função do sedimento e a filtragem do tanque de água. Depois que a sujeira é lavada longe da superfície dos workpieces, não voltará outra vez. Assim, o grau da limpeza de superfície do workpiece é mais alto do que a imersão. Comparado com a imersão, a capacidade de canal de água é pequena, a exaustão de calor é menos e a superfície coberta ocupada por equipamentos é pequena.
|
Não.
|
Nome
|
Especificação técnica
|
| 01 |
Processo do pré-tratamento
|
Estações de processamento: 9
|
|
Ordem de processamento: lavando 1 washing2desengraxando principal pre-desengraxandoque lava 3a lavagem chromizing 6da lavagem 5da lavagem 4 (lavagem pura da água)
|
| 02 |
Dimensão do limite
|
Comprimento total: 35.00m
|
|
Dimensão do limite da barraca: L17500*W2200* H9580mm
|
|
Tanque de armazenamento inferior do aqua: H950*W1500 mm*L.
|
| 03 |
Poder instalado
|
65KW |
| 04 |
Fonte de calor
|
Vapor: 350 mil kilocalories/h
|
| 05 |
Consumo de água
|
Água industrial: 4M3/h
|
|
Água pura: 4.5M3/h
|
| 06 |
Descarga das águas residuais
|
<8M3/h |
|
Observação: devido à procura diferente do processo do pré-tratamento, o modo de pré-tratamento deve ser confirmado pelo cliente
|
Instrução da estrutura do pré-tratamento:
|
Não.
|
Nome
|
Instrução
|
| 01 |
Tanque de armazenamento da água
|
Quantidade: 9 grupos
|
|
Material do tanque: placa de &15mm PP
|
|
Suporte inferior: calha de aço 10#/A3
|
|
Cabeça removível: placa de &10mm PP
|
| 02 |
Placa lateral e placa superior da barraca
|
Painéis laterais da vertente: cortina macia resistente à corrosão de grande resistência composta do PVC da multi-camada |
| Telhado da vertente: 15.0mm PP embarcam |
|
Estrutura principal da barraca: tubo liso 120*40*3.0mm/A3,120*80*3.0mm/A3, calha de aço 8#/A3
|
| 03 |
Processando a ripa e a placa terminal
(ripa do sulco)
|
Material da ripa: placa de &10mm PP
|
|
A porta do rodeio de H1.8m configurada na parte inferior da ripa, o material é placa de &10mm PP
|
|
a ripa da Dois-camada é carregada com a placa de borracha macia na área das saídas e das entradas em caso do excesso da solução do banho
|
|
Porta de Dodge carregada com a placa de borracha macia na parte inferior da ripa em caso da canalização da solução do banho
|
| 04 |
Bacia da cascata
|
Quantidade: 36pcs
|
|
Material: placa de &10mm PP
|
|
Removível-tipo projeto: a distância da cascata pode ser ajustada de acordo com workpieces diferentes
|
| 05 |
Sistema de circulação da solução do banho
|
Cada estação de processamento é equipada com um grupo do sistema de circulação da solução do banho, 9 grupos no total
|
|
Constituição do sistema de circulação da solução do banho: bomba de água da circulação, tela de filtro, válvula do encanamento e de regulamento, etc.
|
|
Material resistente à corrosão da bomba: Bomba da liga MHB4
|
|
Material da tela de filtro da solução do banho: tela de filtro de nylon
|
|
Encanamento, material da válvula e apoio: Tubulação do PVC e válvula do PVC
|
|
Linha detecção e controle da pressão: calibre de pressão 0-4kg/cm2, Φ80mm
|
| 06 |
Sistema de carregamento da água
|
O medidor de fluxo é usado para o tanque da pre-separação, tanque desengraxando e tanque chromizing para controlar o reabastecimento da água regularmente
|
|
O dispositivo automático do reabastecimento de água é usado para o tanque de enxaguadela
|
|
Material do encanamento do reabastecimento de água e válvula dentro dos equipamentos: Tubulação do PVC e válvula do PVC
|
|
Válvula automática do reabastecimento de água: válvula de flutuador de aço inoxidável da bola
|
|
Material: 316L de aço inoxidável
|
| 07 |
Sistema do excesso
|
excessos ao tanque 7#, excessos do tanque 8# (lavagem) do tanque 7# (lavagem)
|
|
excessos do tanque 6# (que chromizing o tanque)
|
|
excessos ao tanque 4# (lavagem), excessos do tanque 5# (lavagem) do tanque 4# (lavagem)
|
|
excessos do tanque 3# (desengraxar principal), 2# excessos do tanque (pre-desengraxar)
|
|
Tubo do interior e da parte externa e da evacuação do excesso do tanque: PVC pipeΦ60
|
| 08 |
Sistema do esgoto
|
9sets no total
|
|
Tubo de evacuação: 1 ajustado em cada tanque, 9 grupos no total
|
|
Material do tubo de evacuação: Tubulação Φ75 do PVC
|
|
Material da válvula de purgação: Válvula do PVC
|
| 09 |
Sistema do draindown da exaustão
|
Fã da seca: 2 grupos
|
|
Poder: 3.0KW
|
|
Material da mangueira de ar: PVC
|
| 10 |
Raspagem da cara de sulco
|
A raspagem removível é conveniente para a manutenção
|
|
Material da raspagem: fibra de vidro
|
| 11 |
Plataforma e corrimão
|
Comprimento total: 36.0m
|
|
O platfor e o corrimão superiores da instalação são convenientes para ajustar a bacia da cascata
|
|
Plataforma: 2m/A3 riffled a placa de aço. Corrimão: tubo quadrado 40*20/A3
|
| 12 |
Escada da manutenção
|
Quantidade: 1 grupo
|
|
Material: tubo quadrado 80*40/A3, tubo quadrado 30*30/A3
|
Equipamentos e configurações na seção do processo da bomba e do apoio da pré-tratamento-água:
| |
Estação
|
Nome
|
Configuração da bacia da água e da bomba de água
|
Encanamento principal
|
Tela de filtro
|
| 1# |
Lavagem 1
|
Quantidade de bacia da cascata: 2 PCes
|
Tubulação do PVC ¢75
|
Tela de filtro de nylon química padrão
|
|
Equipado com a bomba de água da circulação: 1 grupo
|
|
Tipo de bomba de água: 65FCHB20S, bomba antisséptica do metal
|
|
Parâmetro da bomba de água: P=4kw, Q=30M3/h/, H=20M.
|
|
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
2# |
Pre-desengraxar
|
Quantidade de bacia da cascata: 6 PCes
|
Tubulação do PVC ¢110
|
Tela de filtro de nylon química padrão
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 100FCHB20S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=11kw, Q=100M3/h/, H=20M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
3# |
Desengraxar principal
|
Quantidade de bacia da cascata: 8 PCes
|
Tubulação do PVC ¢110
|
Tela de filtro de nylon química padrão
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 100FCHB20S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=11kw, Q=100M3/h/, H=20M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
4# |
Lavagem 2
|
Quantidade de bacia da água: 2 PCes
|
Tubulação do PVC ¢75
|
Tela de filtro de nylon química padrão
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 65FCHB20S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=4kw, Q=30M3/h/, H=20M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
5# |
Lavagem 3
|
Quantidade de bacia da cascata: 2 PCes
|
Tubulação do PVC ¢75
|
Tela de filtro de nylon química padrão
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 65FCHB20S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=4kw, Q=30M3/h/, H=20M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
6# |
Chromizing
|
Quantidade de bacia da cascata: 8 PCes
|
Tubulação do PVC ¢100
|
Tela de filtro de nylon química padrão
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 100FCHB20S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=11kw, Q=100M3/h/, H=20M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
7# |
Lavagem 4
|
Quantidade de bacia da cascata: 2 PCes
|
Tubulação do PVC ¢75
|
Tela de filtro de nylon química padrão
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 65FCHB20S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=4kw, Q=30M3/h/, H=20M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
8# |
Lavagem 5
|
Quantidade de bacia da cascata: 2 PCes
|
Tubulação do PVC ¢75
|
Tela de filtro de nylon química padrão
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 65FCHB20S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=4kw, Q=30M3/h/, H=20M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
9# |
lavagem 6 (lavagem pura da água)
|
Quantidade de bacia da cascata: 2 PCes
|
Tubulação do PVC ¢75
|
|
| |
Equipado com a bomba de água da circulação: 1 grupo
|
| |
Tipo de bomba de água: 80FCHB15S, bomba antisséptica do metal
|
| |
Parâmetro da bomba de água: P=5.5kw, Q=40M3/h/, H=15M.
|
| |
Tanque da coleção da água (tanque de água da circulação): 1 grupo
|
| |
Fabricante da bomba de água
|
Jeika
|
| |
|
|
|
|
|
|
|
2,4 grupo do forno de secagem 1 da umidade
Características e funções técnicas:
O forno de secagem da umidade é usado secando o perfil de alumínio após o pré-tratamento, que significa que as maneiras de circulação de ar caloroso do updraught e do para baixo-tiro estão usadas para secar os produtos de alumínio. Além disso, no projeto, o ar quente forma um tipo da corrente de convecção forte de modo que haja a cortina de ar formada dentro do forno, a finalidade disto é reduzir o excesso do calor. A estrutura do quadro tem uma boa rigidez e pouco escapamento do calor que é de poupança de energia.
Não há nenhum trilho do protetor na parte superior do forno, e equipou-se com um suporte da escada para o pessoal, que faz fácil para a manutenção.
o ventilador do Quente-ar é encaixado na parte superior do forno, conectada por parafusos e por parafusos, refrigerados a ar, que é conveniente para a manutenção e a substituição.
A tampa do conduto do ar é uma placa removível da raspagem com um grupo da porta de acesso, que seja conveniente para cancelar o forno para dentro.
|
Não.
|
Nome
|
Especificação técnica
|
| 01 |
Temperatura de funcionamento
|
80-90℃, 100℃ máximo
|
| 02 |
Tempo de elevação da temperatura
|
﹤45min |
| 03 |
Diferença da temperatura entre a parede do forno e a sala
|
﹤15℃ |
| 04 |
Diferença da temperatura na área do workpiece
|
﹤+5℃
|
| 05 |
Época da secagem
|
8-10 minuto |
|
Condição de secagem: para o primeiro workpiece de secagem após ter deixado cair a água (produtos de alumínio)
|
| 06 |
Dimensão do limite
|
L9480*W2385*H9280 milímetro. |
| 07 |
Comprimento da trilha dentro do forno
|
Aproximadamente 19m
|
| 08 |
Modo de controle de temperatura
|
Circulação de ar aquecida, controle de temperatura automática
|
| 09 |
Energia
|
aquecido diretamente pelo gás natural
|
| 10 |
Poder instalado
|
﹤13KW |
| 11 |
Exit&entrance do workpiece
|
Tamanho: W400*H8300mm
|
| 12 |
Quadro lateral dentro do forno
|
Parafusos galvanizados montados e conectados
|
| 13 |
Fora da superfície do forno
|
O tubo quadrado do suporte é revestido com o revestimento de revestimento anticorrosivo de primer+blue, superfície da placa: cor preliminar
|
Especificação da estrutura:
|
Não.
|
Nome
|
Instrução
|
| 01 |
Placa lateral do forno
|
Estrutura do corpo principal: tubo liso 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Camada de isolamento: feixe da rocha e contraplacado laminado padrão, espessura: &150mm externo (folha revestida da cor &0.8mm/A3, dentro da folha do zinco &0.8mm/A3).
|
|
Peso de lãs de rocha: 100K
|
| 02 |
Placa terminal do forno
|
Estrutura do corpo principal: tubo liso 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Camada de isolamento: feixe da rocha e contraplacado laminado padrão, espessura: &150mm externo (folha revestida da cor &0.8mm/A3, dentro da folha do zinco &0.8mm/A3).
|
|
Peso de lãs de rocha: 100K
|
| 03 |
Canal de ar quente do forno
|
Estrutura do corpo principal: tubo liso 70*70*2.0mm/A3,30*40*2.0mm/A3
|
|
Placa interna: folha do zinco &1.0mm/A3
|
| 04 |
Parte superior do forno
|
Crossgirder da parte superior do forno: tubo liso 200*100*4.0mm/A3, ferro de ângulo 40*40*4.0mm/A3
|
|
Assento permanente do fã do esboço: montado pelo ferro de ângulo &6mm/A3 e 7#, conveniente para a manutenção.
|
|
Camada de isolamento: placa de 150 lãs de rocha de mm100K
|
|
Placa superior da pitada: dentro da folha de &1.0mm/zinc, &1.0mm/A3 externo.
|
| 05 |
Placa de base
|
Placa inferior da pitada: folha do zinco &1.0mm/A3
|
|
Camada de isolamento: placa de 50 lãs de rocha de mm100K
|
|
Quadro interno: ferro de ângulo 25*2.5
|
| 06 |
Sistema de aquecimento
|
Lareira: folha inoxidável deoposição &2.5mm, conexão da flange, conveniente para o desmantelamento
|
|
Flange de conexão da lareira: placa &8.0mm/Q235 de aço deoposição
|
|
Queimador: Grupo BG400 1
|
| 07 |
ventilador do Quente-ar
|
Fã refrigerado a ar do esboço da aleta, resistência 250℃ da temperatura
|
|
Motor: 3KW
|
|
Fluxo: ﹥12500M3/H
|
|
Pressão completa: 230Pa
|
|
Quantidade: 3 grupos no total
|
| 08 |
Tomada de ar da parte inferior do forno
|
Raspagem lisa do ferro da galvanização quente
|
|
Zinque a placa, ferro de ângulo 25/A3
|
| 09 |
Escada
|
Estrutura do corpo principal: tubo quadrado 80*40*2.5mm/A3
|
|
Corrimão do suporte da escada: ferro liso 40mm*&4.0mm
|
|
Etapa do suporte da escada: tubo quadrado 30*30*2.0mm/A3
|
| 10 |
Corrimão da parte superior do forno
|
Altura do corrimão: 1100 milímetros
|
|
Tubo liso: 40*20*1.5mm/A3
|
| 11 |
Mangueira de ar da chaminé
|
&0.8mm galvanizou o canal da espiral da folha
|
| 12 |
Porta de acesso
|
Quantidade: 1 tipo
|
|
Material: tubo quadrado 120*40*3.0mm/A3 do suporte, camada de isolamento: 15 lãs de rocha
|
2,5 sistema de pulverização eletrostático automático do pó
Descrição da característica:
O sistema de pulverização do pó do obturador de rolamento é designado para a pulverização vertical do pó do perfil de alumínio, e a forma de transportar a corrente dentro da sala de pulverização é V, onde é equipado com a engrenagem de inversão do gancho no ponto intermediário. O Workpiece pode girar para o ponto 180°intermediate, e as armas de pulverizador no elevador são arranjadas em V. Workpieces são movidas para o elevador onde as armas de pulverizador são equipadas com do transtorte da corrente. As armas de pulverizador podem pulverizar o pó aos workpieces de um lado, e quando os workpieces se movem para a parte média da trilha de V através das engrenagens de inversão, gerencie para 180°. Assim, dois lados dos workpieces podem ser pulverizados na única sala da pulverização de pó. Dois grupos de salas da pulverização de pó são arranjados de lado a lado, e há um grupo do dispositivo instalado entre duas salas de pulverização, um da rotação do gancho é usado para pulverizar a parte anterior, girando para 180° antes de ir à outra sala de pulverização. Outro é usado para pulverizar o verso de modo a que ambos os lados podem ser pulverizados.
O ar na área de pulverização pode ser descarregado das junções verticais do tambor do esboço do ar da sala de pulverização. O tambor do esboço do ar da sala de pulverização do pó é juntado com sistema da recuperação do ciclone. O pó de flutuação na área de pulverização pode ser reciclado pelo sistema da recuperação do ciclone. E o pó superfine pode ser reciclado pelo sistema da recuperação do filtro. Os obturadores automáticos do rolo podem ser retráteis ao mudar cores rapidamente na sala de pulverização do pó. Além disso, o problema da cor transversal pode igualmente ser evitado eficazmente. A placa de base é instalada na parte inferior da sala de pulverização do pó recolher o pó derramado para fora em caso do desperdício e da poluição.
Dispositivo do obturador de rolamento:
O sistema de esboço do ar do tubo de núcleo é conectado com o separador de ciclone, e o projeto do obturador de rolamento é usado que é conveniente mudar cores. Além disso, com o obturador de rolamento automático eletrodinâmico, e a peça do tubo de núcleo que é equipado com um trole para esclarecer o pó, será rápido limpar o pó no furo de V do tubo de núcleo.
|
Não.
|
Nome
|
Instrução
|
| 01 |
Dimensão do limite
|
L4300×W2300×H9600mm |
| 02 |
Tubo de núcleo do esboço do ar
|
Material: rolo da placa de aço 3/A3
|
|
Revestimento: interior da pintura da cola Epoxy, pintura de terminação antiferrugem da pintura outside+blue
|
| 03 |
Suporte do lado de corpo principal
|
Tubo quadrado 120×3mm
|
| 04 |
Suporte superior e inferior
|
Tubo quadrado 60×2mm, tubo quadrado 120×80×3mm/A3
|
| 05 |
Corredor e corrimão
|
Parte inferior do corredor: raspagem zinco-revestida, suporte inferior: tubo quadrado 60×2mm/A3
|
|
Corrimão: tubo quadrado 40×20×1.5mm/A3
|
| 06 |
Rolos dos obturadores de rolamento
|
Comprimento: Grupos L2200MM*2
|
|
Material: tubo galvanizado
|
|
Motor de comando dos rolos dos obturadores de rolamento: 0.37KW
|
| 07 |
Trole da pó-limpeza de Coretube
|
1 grupo
|
| 08 |
Plutônio da cortina dos obturadores do rolo
|
2 rolos
|
| 09 |
Placa de pressão
|
2 grupos
|
| 10 |
Mangueira de ar comum
|
rolo de 2mm /A3, 1 grupo
|
Configuração do ciclone:
Isto é usado reciclando a poeira no ar da sala de pulverização do pó, e a taxa de recuperação é o ﹪ 95-98. Conectou ao tubo de núcleo da sala de pulverização na entrada, e a saída é conectada à entrada do filtro. A poeira recolhida pode ser reciclada através da válvula peristaltic e ser bombeada no tambor da peneira e do pó.
|
Não.
|
Nome
|
Instrução
|
| 01 |
Dimensão do limite
|
Corpo principal: 2500×2500×11600mm
|
|
Corpo Ø1530×7600mm do tambor
|
| 02 |
Tubo de exaustão
|
Conectado à mangueira de ar da sala de pulverização: a placa de aço 2mm/A3 roller+screw-thread galvanizou a mangueira de ar
|
|
Conectado à mangueira de ar do filtro: folha galvanizada: 1.0mm, tubo espiral
|
| 03 |
Corpo do ciclone
|
Material: 3mm/A3 placa de aço, rolo
|
|
Modo do tratamento de superfície: interior da pintura da cola Epoxy, revestimento de revestimento da pintura antiferrugem outside+blue
|
| 04 |
Suporte do corpo principal
|
Suporte do corpo principal: tubo quadrado 120×80×2.5mm
|
|
Suporte lateral: tubo quadrado 80×40×2.5mm
|
|
Plataforma fixa do corpo do tambor do ciclone: tubo quadrado 60×60×2.5mm
|
| 05 |
Placa anulando da plataforma da manutenção
|
Placa quadriculado 2mm/A3
|
| 06 |
Corrimão
|
Altura do corrimão: 1100 milímetros
|
|
Tubo quadrado: 40×20×1.5mm/A3
|
| 07 |
Escada
|
Quantidade: 1 parte
|
|
Material da etapa: tubo quadrado 30×1.5mm/A3
|
| 08 |
Pó Peristaltic que transporta o tubo
|
2 grupos
|
|
Tipo e tipo: DN80,
|
|
Pó que transporta o tubo: tubo chequered L=5
|
|
Modo de controle: Controlo automático do PLC
|
Dispositivo da coleção de poeira do elemento de filtro:
Um saco de filtro combinado da fibra de poliéster é adotado, a taxa de recuperação de poeira é mais de 99,99%, e a emissão de exaustão é menos do que 0.04MG/M3. Uma porta removível da inspeção é ajustada na parte superior do filtro para a conveniência da manutenção e da inspeção. Uma válvula de descarga poder-conduzida automática é ajustada na parte inferior para liberar o poder do trabalho.
|
Não.
|
Nome
|
Instrução
|
| 01 |
Dimensão do limite
|
Corpo principal do filtro: L2060×L2060×H6600mm
|
|
Apoio de plataforma da instalação do fã do esboço: L2060×1800×5400mm
|
|
Material principal dos apoios: tubo quadrado 120×80×2.5mm/A3
|
| 02 |
Corpo principal
|
Placa de cobertura externo: placa 3m/A3
|
|
Material principal do quadro interno: tubo quadrado 80*40*3.5 e tubo quadrado 40×40×2.5mm/A3
|
| 03 |
Exaustor
|
Fã centrífugo
|
|
Poder: 55KW
|
|
Capacidade de explosão: 26000M3/H
|
| 04 |
Mangueira de ar comum
|
tubulação do zinco da Parafuso-linha: folha do zinco de ∮0.8mm/
|
|
Flange de mangueira do ar: placa de aço 6/A3
|
| 05 |
Tubulação do bolso de ar
|
Tubo de aço sem emenda: Φ219mm
|
|
Calha de aço 10#
|
| 06 |
Válvula eletromagnética
|
Modo do pulso: G1.5”
|
|
Quantidade: 25pcs
|
| 07 |
Lavando a tubulação
|
Quantidade: 25pcs
|
|
Material: tubulação do zinco instalada e soldada
|
| 08 |
Saco de filtro
|
Especificação: saco de filtro padrão φ230×3000 do poliéster milímetro
|
|
Quantidade: 100pcs
|
|
Finura do filtro
|
|
Formulário do arranjo do saco de filtro: 1×2 integrar-tipo disposição retangular
|
| 09 |
Desperdice a emissão do pó
(selou na parte inferior)
|
Vácuo e grupo automático isolado da válvula de descarga 1
|
|
Poder: 1.1kw
|
|
Maneira do funcionamento: interrompido, controle de emissão do auto-sincronismo do PLC
|
| 10 |
Desperdice o vagão de viagem do pó
|
Quantidade: 1 grupo
|
|
Material: tubo quadrado 60×40/A3
|
| 11 |
Controlador do pulso
|
PLC |
| 12 |
Revisando a escada
|
Tipo combinado e integrado, material da escada (etapa): tubo quadrado 40×40/A3
|
Eletrodinâmico-tipo que reciproca o elevador:
Descrição técnica:
- Curso eficaz: 7600MM
- A velocidade de corrida máxima: 630mm/s
- O alto-baixo interruptor ajustado da proteção do limite do curso, acumula o erro para corrigir o sistema
d. quantidade disponível para equipar armas de pulverizador: 24pcs
e. Trilha deoposição padrão de T e projeto combinational deoposição da polia do guia, que têm as características da estabilidade forte e da vida útil longa.
f. os produtos Alemão-feitos são usados como o apoio aos componentes-chave, tais como o redutor de velocidade, o motor e o PLC, etc.
g. o projeto da segurança da maquinaria do Dobro-seguro de, e restaurarão automaticamente quando é interrompido, relação homem-máquina são centralizados para o controle de funcionamento.
|
Não.
|
Nome
|
Especificação da estrutura
|
| 01 |
Dimensão do limite
|
L815×W572×H10500mm |
| 02 |
Corpo principal
|
Quadro interno: tubo quadrado 120×60×3.5mm
|
|
Placa de selagem externo: A3 a placa, espessura é 2mm
|
|
Trilho de guia: trilha padrão de T
|
|
Fundação: placa de aço grossa 15MM
|
| 03 |
Trole de levantamento
|
Polia do guia: Fazer à máquina do revestimento N66
|
|
Armação: placa de aço instalada e soldada
|
|
Corrente da movimentação: 5 correntes na fileira triplex
|
| 04 |
trole do Bob-peso
|
Polia do guia: Fazer à máquina do revestimento N66
|
|
Armação: ferro de ângulo
|
|
corrente do Bob-peso: 5 correntes em fileiras dobro
|
|
Peso do grupo: umpty
|
| 05 |
Rolamento do guia
|
NACHI |
| 06 |
Motor da engrenagem
|
Poder: 2.2KW
|
|
Fabricante: O alemão COSTURA
|
| 07 |
Tambor de arma e cremalheira de arma
|
A3 aço estrutural, 1 grupo
|
| 08 |
Corrente de Caterpillar
|
Projetando a corrente plástica, tipo W250
|
| 09 |
Selo da poeira
|
Escova de cabelo de nylon
|
| 10 |
Controle do curso
|
PLC do codificador e do Siemens
|
| 11 |
Regulamento da velocidade
|
Frequência converter+PLC
|
| 12 |
De correção de erros
|
1 tipo
|
2,6 pó que cura o forno
(A) característica e função técnicas:
O pó que cura o forno está usado em curar o perfil de alumínio depois que pulverizou com o pó. a circulação de ar caloroso do Acima-esboço e do para baixo-sopro é adotada para curar e pulverizar o produto de alumínio e para fazer a área e o pó de tela do vento que curam a área para operar-se independentemente, assim fazendo a tomada e a entrada para dentro do formulário do forno uma cortina de ar para reduzir o excesso do calor. O sistema levando original do vento na área de cura faz a temperatura do ar para dentro do forno mais uniforme, que é fácil para curar e nivelar o pó. A estrutura do quadro tem a rigidez agradável, menos escapamento do calor, e é de poupança de energia.
A parte superior do forno é equipada com os trilhos do protetor, e o suporte da escada para o uso do pessoal, que são conducentes à manutenção.
A tampa superior do conduto da tela e do ar do vento adota a placa da raspagem e a porta de acesso separáveis dos grupos, que são conducentes cancelar o forno interno.
|
Não.
|
Nome
|
Especificação técnica
|
| 01 |
Temperatura de funcionamento
|
200℃ |
| 02 |
Dimensão do limite
|
L9480*W6410*H9280 milímetro. |
| 03 |
Diferença da temperatura entre a parede do forno e interno |
﹤15℃ |
| 04 |
Diferença da temperatura na área do workpiece |
≦+5℃ |
| 05 |
Tempo de cura
|
minuto 22 |
| 06 |
Velocidade da corrente projetada
|
2,0 m/min (o workpiece padrão nacional, espessura de parede é perfil de alumínio de 1.0mm)
|
| 07 |
Tempo de elevação da temperatura
|
≦45min |
| 08 |
Comprimento da trilha do forno para dentro
|
41+15meter
|
| 09 |
Modo de controle da temperatura
|
Circulação de ar caloroso e controle de temperatura automática
|
| 10 |
Energia
|
Aquecido diretamente pelo gás natural
|
| 11 |
Poder instalado
|
﹤27KW |
| 12 |
Tomada e entrada do Workpiece
|
Dimensão: W400*H8300mm
|
| 13 |
Quadro lateral do corpo do forno
|
Parafuso galvanizado montado e conectado
|
| 14 |
Fora da superfície do corpo do forno
|
O tubo quadrado do suporte é pulverizado com o revestimento de terminação azul anticorrosivo de primer+, placa: cor preliminar
|
(b) especificação da estrutura:
|
Não.
|
Nome
|
Instrução
|
| 01 |
Placa lateral do forno
|
Estrutura do corpo principal: tubo liso 120*40*3.0mm/A3, 120*40*3.0mm/A3
120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Camada de isolamento: a espessura do contraplacado laminado padrão do feixe da rocha é &150mm (placa externo da cor &0.8mm/A3, placa interna do zinco &0.8mm/A3).
|
|
Peso de lãs de rocha: 100K
|
| 02 |
Placa terminal do corpo do forno |
Estrutura do corpo principal: tubo liso 120*40*3.0mm/A3,120*40*3.0mm/A3
|
|
Camada de isolamento: a espessura do contraplacado laminado padrão do feixe da rocha é &150mm (placa externo da cor &0.8mm/A3, placa interna do zinco &0.8mm/A3).
|
|
Peso de lãs de rocha: 100K
|
| 03 |
Conduto do ar quente do forno para dentro |
Estrutura do corpo principal: tube70*70*2.0mm/A3 liso, 40*40*2.0mm/A3
|
|
Placa interna: placa do zinco &1.0mm/A3
|
| 04 |
Septo mediano do corpo do forno |
Trabalho principal da armação: tubo liso 70*70*2.0mm/A3,40*40*2.0mm/A3
|
|
Placa de insulto: a espessura do feixe e do contraplacado laminado padrão da rocha é &150mm.
|
| 05 |
Parte superior do forno
|
Crossgirder da parte superior do forno: tubo liso 200*100*4.0mm/A3, ferro de ângulo: 40*40*4.0mm/A3
|
|
Assento permanente do fã do esboço: montado por &6mm/A3 e por ferro de ângulo 7#, que é conveniente para a manutenção.
|
|
Camada de isolamento: placa de lãs de rocha 100K da placa 150mm do zinco &1.0mm/A3
|
|
Placa superior da pitada: placa interna do zinco de &1.0mm/, placa &1.0mm/A3 externo.
|
| 06 |
Placa de base |
Placa inferior da pitada: placa do zinco &1.0mm/A3
|
|
Camada de isolamento: placa de lãs de rocha 100K da placa 50mm do zinco &1.0mm/A3
|
|
Trabalho interno do quadro: ferro de ângulo 25*2.5
|
| 07 |
Ystem de aquecimento |
Lareira: placa inoxidável resistente ao calor &2.5mm, conexão do formulário da flange, que é conveniente para a desmontagem. |
|
Conexão da flange da lareira: placa &8.0mm/Q235 de aço resistente ao calor
|
| Queimador: BG550, grupos 1 |
| 08 |
Ventilador de ar quente
|
O ventilador refrigerado a ar e da aleta de ar, resistência da temperatura é 250℃
|
|
Motor: 3KW
|
|
Fluxo: ﹥12500M3/H
|
|
Pressão completa: 230Pa
|
|
Quantidade: 4sets no total
|
| 09 |
Tomada de ar da parte inferior do forno |
Grade lisa do ferro da galvanização quente
|
|
Zinque a placa, ferro de ângulo 25/A3
|
| 10 |
Escada
|
Estrutura do corpo principal: tubo quadrado 80*40*2.5mm/A3
|
|
Corrimão da escada: ferro liso de 40mm*&3.0mm.
|
|
Etapa da escada: tubo quadrado 30*30*2.0mm/A3
|
| 11 |
Corrimão da parte superior do forno |
Tubo liso: 40*20*1.5mm/A3
|
|
Altura do corrimão: 1100 milímetros
|
| 12 |
Mangueira de ar da chaminé |
mangueira de ar da espiral da placa do zinco de &0.6mm
|
| 13 |
Porta de acesso |
Quantidade: 1 grupo
|
|
Material: tubo quadrado 120*40*3.0mm/A3 do suporte, camada de isolamento: lãs de rocha de &150mm
|
2,7 sistema de controlo eletrônico
(a) descrição da característica:
(1) a linha de produção adota o armário de controle centralizado para controlar, operado pela relação homem-máquina, que é da intuição e facilmente da operação perpétuas.
(2) exposição da monitoração apropriadamente de curar a temperatura do forno.
exposição (de 3) do estado da operação do equipamento.
posição-chave (de 4) da linha de produção botão de parada da emergência dos grupos assegurar a segurança.
(5) componentes principais e porções selecionam a importação original ou o tipo co-investido, que alongam a vida útil, abaixando assim a taxa de falhas.
(6) adotando o sistema de alarme do projeto e da som-luz da corrente para evitar dano repentino da falha e do componente.
(b) detalhou a configuração:
| Não. |
Nome
|
Instrução
|
| 01 |
Armário de controle elétrico
|
Pulverização do pó da placa A3
|
| 02 |
Tela táctil
|
uma cor de 10,4 polegadas, fabricante: Siemens
|
| 03 |
PLC |
Siemens
|
| 04 |
Conversor de frequência |
Mitsubishi
|
| 05 |
Módulo de controle da temperatura |
Siemens
|
| 06 |
Módulo de D/A
|
Siemens
|
| 07 |
Ponta de prova da temperatura |
PT100 |
| 08 |
Contratante |
Schneider
|
| 09 |
Thermorelay |
Schneider
|
| 10 |
Disconnector |
Schneider
|
| 11 |
Luz indicadora |
Schneider
|
| 12 |
Botão
|
Schneider
|
| 13 |
Fio e cabo elétricos |
Produzido em Guangdong
|
| 14 |
Wireway |
A placa galvanizada, peça do pré-tratamento é sulco plástico do fio
|
2,8 folha da configuração da fonte de energia:
O consumo operacional o mais grande (valor de referência) de cada um autônomo quando pulverizar o pó (que não inclui a grão de madeira)
| Não. |
Nome do equipamento |
Consumo de eletricidade
(Kw/h)
|
Ar comprimido
(m3/min)
|
Consumo de água industrial
(T/h)
|
Gás natural
(m3/h)
|
| 01 |
Alimentando e anulando a plataforma e a máquina anulando suplementar |
4,0 |
|
|
|
| 02 |
Encanamento da suspensão
|
6,0 |
0,5 |
|
|
| 03 |
Pré-tratamento (forno de aquecimento excluído) |
65,0 |
|
4,0 |
|
| 04 |
Forno de secagem da umidade
|
12,0 |
|
|
30,0 |
| 05 |
Pulverize a sala e o elevador (1 grupo de configurações) |
50,0 |
6,5 |
|
|
| 06 |
Curando o forno
|
24,0 |
|
|
50,0 |
| 07 |
|
|
|
|
|
|
Total
|
161,0 |
7,0 |
4,0 |
80,0 |
|
Observação: o acima é o consumo de energia o mais grande da instalação, não incluindo o consumo de fornalha, o compressor de ar, a arma de pulverizador, a iluminação da oficina e o tratamento de esgotos.
|
2,9 folha colorimétrica do equipamento:
Cor principal do equipamento que pulveriza na linha de produção
| Não. |
Nome
|
Instrução
|
| 01 |
Corpo principal do equipamento
|
Pré-tratamento: os PP painel-grisalhos chapeiam (cor preliminar); azul secional do material-pavão do suporte do painel
|
|
Curando o forno: placa painel-grisalho de isolamento da cor (cor preliminar); azul externo de isolamento do suporte-pavão do tubo quadrado do painel
|
| 02 |
Suporte ereto e pendurando
|
Azul de pavão
|
| 03 |
Elevador
|
Azul de pavão |
| 04 |
Trilha da corrente
|
Nacarat
|
| 05 |
Corrimão |
Amarelo
|
| 06 |
Apoio elétrico da máquina e da terceirização
|
Cor preliminar
|
| 07 |
|
|
|
Observação: o acima é o colorimétrico de equipamentos principais. Refira por favor imagens relevantes para outro.
|
3, projetandooespaçodaresponsabilidade(equipamentosnãonopreço, etc.)
| Não. |
Índice do projeto
|
Divisão da responsabilidade
|
|
Comprador
|
Vendedor
|
| 01 |
Oficina e configuração |
Oficina, assoalho da oficina, base do equipamento
|
√ |
|
|
Parede e telhado que batem e reparação do escapamento, etc.
|
|
Luta contra o incêndio e facilidades da ventilação da oficina
|
|
Pré-tratamento da associação e do antisséptico
|
|
Esgoto do pré-tratamento, associação e antisséptico, etc.
|
| 02 |
Fonte de alimentação
|
Fonte de alimentação da oficina, da caixa da eletricidade da parede ao tubo e fio elétrico do armário do vário equipamento, etc. |
√ |
|
|
Iluminação da oficina
|
|
Fiação e entroncamento internos do equipamento
|
|
√ |
|
Caixa interna da eletricidade e armário elétrico do equipamento
|
| 03 |
Fonte de água |
A tubulação de água da oficina é conectada ao ponto de fonte da água dos equipamentos
|
√ |
|
|
A preparação da água pura é conectada para molhar o ponto de consumo dos equipamentos
|
|
Tubulação e válvula interna de água, etc. do equipamento
|
|
√ |
| 04 |
Drenagem da água
|
Tubulação e sulco encaixados subterrâneos
|
√ |
|
|
Vala e placa de cobertura de drenagem
|
|
Tratamento de esgotos, etc.
|
| 05 |
Energia |
Depósito e encanamento da fonte da energia (gás liquefeito) |
√ |
|
|
Conectado ao lugar da operação dos equipamentos
|
|
O vapor e o encanamento são juntados até o equipamento
|
| 06 |
Compressão do ar
|
compressor de ar, equipamento refrigerando e encanamento
|
√ |
|
|
Conectado para conduzir e válvula dos equipamentos
|
| 07 |
Arma de pulverização eletrostática do pó |
Arma e sistema de controlo de pulverizador do pó
|
√ |
|
|
Pulverize o sistema do tambor e de fonte do pó
|
| 08 |
Outro
|
Pulverize a sala de pulverização e a sala do isolamento
|
√ |
|
| Instale a fonte de água necessária, a fonte de alimentação e o corte de gás, etc. |
|
Descarregamento e ferramentas de levantamento, etc. no campo do equipamento
|
| Nota: o √ refere o partido responsável |
Por favor verifique seu email!
