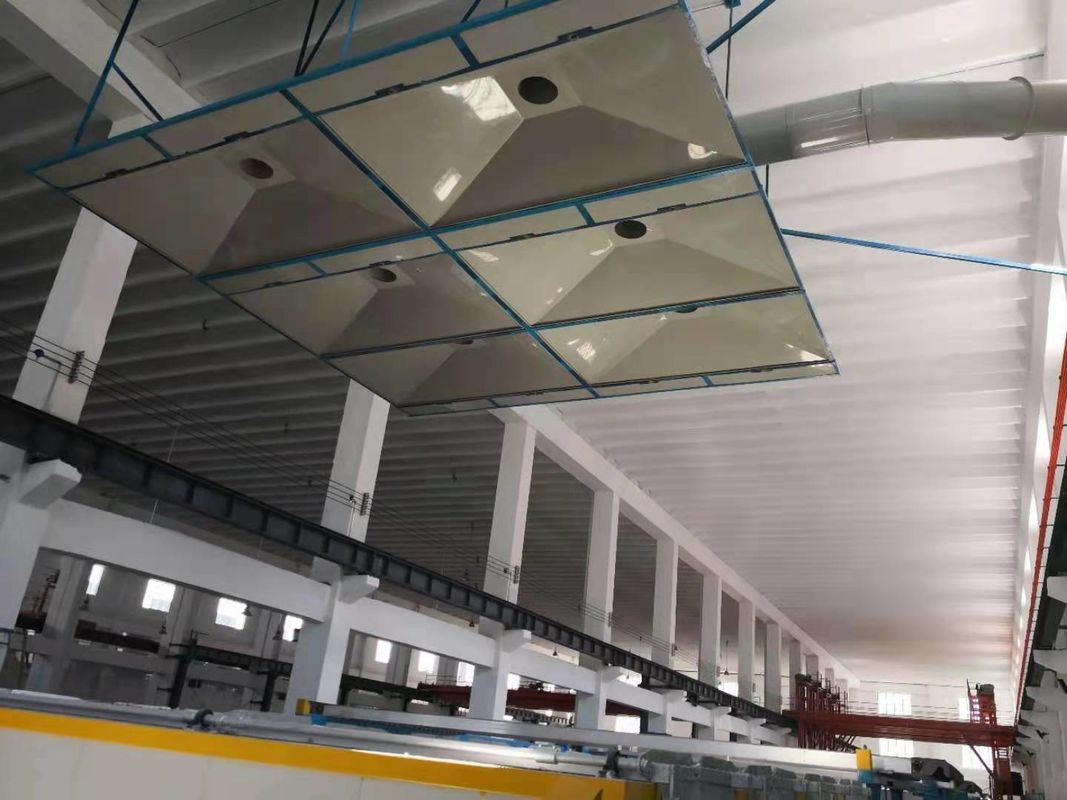

APL-850T Linha de produção de oxidação horizontal 8000*largura*3600

APL-850T Linha de produção de oxidação horizontal 8000*largura*3600

一Descrição do produto:

1A linha de anodização refere-se a uma linha de produção ou sistema especificamente concebido para o processo de anodização.A anodização é um processo eletroquímico usado para criar uma camada de óxido controlada na superfície dos metais, tipicamente alumínio ou suas ligas, para melhorar sua resistência à corrosão, melhorar a dureza da superfície, fornecer acabamentos decorativos ou facilitar a ligação com outros materiais.

2As linhas de produção de anodização podem acomodar diferentes variações do processo de anodização.

3As linhas de produção de anodização podem dispor de sistemas de monitorização do processo que monitorizam continuamente parâmetros críticos, tais como níveis de corrente, tensão, temperatura e pH.Se algum parâmetro se desviar dos limites definidos ou dos parâmetros predefinidos, são acionados alarmes ou notificações para alertar os operadores ou o pessoal de manutenção.

二Condição do projecto

1. Alumínio: 6061 a 6063 ou outros
2. Pensamento de filme anodizante:10 a 12 μmmicrômetro
3. Área média de cobertura: 350 m2/t (tonelada)
4. comprimento máximo do perfil de alumínio:6500 mm
5. Relação de extrusão: 2,5 kg/m2
6. Horário de trabalho/m: 300d/m x 20h/d = 600h/m
7. Sistema de estantes: dois dispositivos/rack
8. Operação dos estantes: manual
9. Taxa de utilização do equipamento: 0.9
10. Fornecimento de energia: AC 3 fases 380v 50hz
11. Potência de controlo: AC220V 50Hz
12. Fornecimento de água: 2 kg/cm2·G
13. Vapor quente: 6 kg/cm2·G
14. Compressor de ar: 6 kg/cm2·G

三. Tanque de processamento

1. Desengraxante [Ácido sulfúrico livre180±30 g/l] 1 Tanque
2. Gravação alcalina[FAlcalino 40 a 60 g/l,Al3+ 30 a 120 g/] 2 Tanques
3. Neutralização[Ácido sulfúrico livre180±20 g/l] 1 Tanque
4. Anodizamento [Ácido sulfúrico livre140-180 g/l,Al3+≤20 g/l]3 Tanques
5. Coloração [sulfato estanhoso] 3-8 g/l,Ácido sulfúrico livre15-25 g/l, pH 0,8-1,2]1 Tanques
6. Segregação a temperatura média [PH 5-6.5,Iões de níquel00,8-1,3 g/l,Fluorião0.3-0.7 g/l] 1 Tanque

四Processo de tratamento:

1. Desengraxante
   (1) 6jig ((rack) / tanque x 1 tanque=6jig ((rack)
   (2) Tempo de tratamento: 2-5min
2. Gravação alcalina
   (1) 6jig ((rack) / tanque x 2 tanques=12g(rack)
   (2)TratamentoHorário: 3 a 15 minutos
3. Neutralização
   (1) 6jig ((rack) / tanque x 1 tanque=6jig(rack)
   (2)TratamentoHorário: 1-5 minutos
4. Anodizantes
   (1) 2 jigs (rack) / tanque x 3 tanques = 6 jigs (rack)
   (2) Densidade de corrente: 130 A/m2
   (3) Tempo de processo: 26min
   (4) Tempo de não-processamento: 7min
   (5) Tempo total 26+7=33min

(6)Média da camada anodizante: 0,36*1,3*26*0,77 = 9,4um

5. Cor 1

1)Processo de cloro: sais de mistura

2) Quantidade: 2 carrinhos de carga/tanque x 1 tanque = 2 carrinhos de carga

3) Densidade de corrente: 70A

4) Tempo de processo: 2-8min

6- Selar.
1) Mento de vedação: vedação a temperatura média ou normal
2)Quantidade:6jig ((rack) / tanque x 1 tanque
3) Tempo de processo 10-15min

五. Parâmetro de projeto e configuração

1Área de tratamento anodizante:
1)Cada reservatório de processo de anodização necessita de 33 minutos, onde o total de racks/ano:- Não.

( 2 racks x 3 tanques x 60min/h) ÷ 33min x 600 horas = 6545jig ((racks)

2)Design 51,4m2^/Onde cada tanque tem 102,8m2
3)Tratamento da superfície/ano: 6545 jig (rack) x 51,4 m2 /jig = 336413 m2

2. Peso do tratamento anodizante:
Produção mensal: 336413m2÷350m2/T*0,9=865T¥850T

3.Consumo de energia:
1) Tanque de anodização:100m2/tanque* 130A/m2÷0,9=14444A/tanque

Rectificador de potência: 15000A = 3 unidades
2) Tanque de cloro:100 m2/tanque × 70 A/m2÷0,9 = 7777 A/tanque

Rectificador de cores: 8000A = 1 unidade

六Processar Chat

Discrição para UN

1) De = Desengraçamento

2) Rs = Enxaguamento, HW Rs = Enxaguamento com água quente

4) AE = Gravação Alcalina

5) Ne =Neutralização

6)An = Anodização

7) Cl = Coloração

8) Sl = vedação

9)MU = Descarga de material

10) Pc = Embalagem
