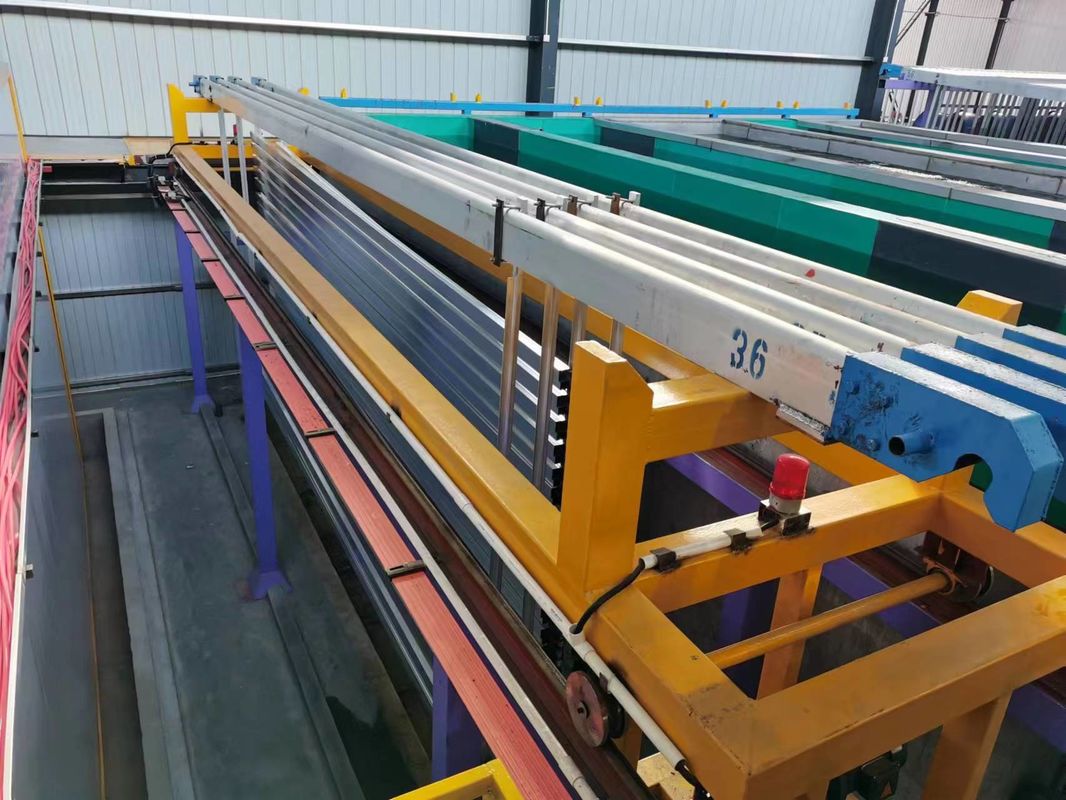

30000T/ano Linha de produção de oxidação horizontal manual

30000T/ano Linha de produção de oxidação horizontal manual

一.Descrição :

1Espessura anodizante: a espessura do revestimento anodizado pode variar consoante a aplicação desejada.

2.Processos pós-anodizantes: Após o processo de anodizante, podem ser realizados processos adicionais para melhorar ainda mais as propriedades das peças anodizadas.

3As peças de alumínio anodizadas podem ser produzidas em uma variedade de cores.em que elementos de liga metálica são incorporados na peça para produzir cores específicas durante o processo de anodização.

二Condição do projecto

三- Tanque de processamento.

四Processo de tratamento:

1. Desengraxante
   (1) 6jig ((rack) / tanque x 1 tanque=6jig ((rack)
   (2) Tempo de tratamento: 2-5min
2. Gravação alcalina
   (1) 6jig ((rack) / tanque x 2 tanques=12g(rack)
   (2)TratamentoHorário: 3-15 minutos
3. Neutralização
   (1) 6jig ((rack) / tanque x 1 tanque=6jig(rack)
   (2)TratamentoHorário: 1-5min
4. Anodizantes
   (1) 3 jigs (rack) / tanque x 8 tanques = 24 jigs (rack)
   (2) Densidade de corrente: 130 A/m2
   (3) Tempo de processo: 30min
   (4) Tempo de não-processamento: 10min
   (5) Tempo total 30+10=40min

(6)Média da camada anodizante: 0,36*1,3*30*0,77 = 10,81um

5. Cor 1

1)Processo de cloro: sais de mistura

2) Quantidade: 3 carrinhos/tanque x 1 tanque = 3 carrinhos

3) Densidade de corrente: 70A

4) Tempo de processo: 2-8min

6- Selar.
1) Mento de vedação: vedação a temperatura média ou normal
2)Quantidade:6jig ((rack) / tanque x 1 tanque
3) Tempo de processo 10-15min

五. Parâmetro de projeto e configuração

1Área de tratamento anodizante:
1)Cada reservatório de processo de anodização necessita de 40 minutos, em que o total do reservatório/ano:- Não.

(3 racks x 8 tanques x 60min/h) ÷ 40min x 600 horas = 21600jig (racks)

2)Projeto 50m2^/Onde cada tanque tem 100m2
3) Tratamento da superfície/ano:21600Jig ((rack) x 50m2 /jig = 1080000m2

2. Peso do tratamento anodizante:
Produção mensal: 1080000m2÷350m2/T*0,9=2777T¥2500T

3.Consumo de energia:
1) Tanque de anodização:100m2/tanque* 130A/m2÷0,9=14444A/tanque

Rectificador de potência: 15000A = 3 unidades
2) Tanque de cloro:100 m2/tanque × 70 A/m2÷0,9 = 7777 A/tanque

Rectificador de cores: 8000A = 3 unidades

六Processar Chat
