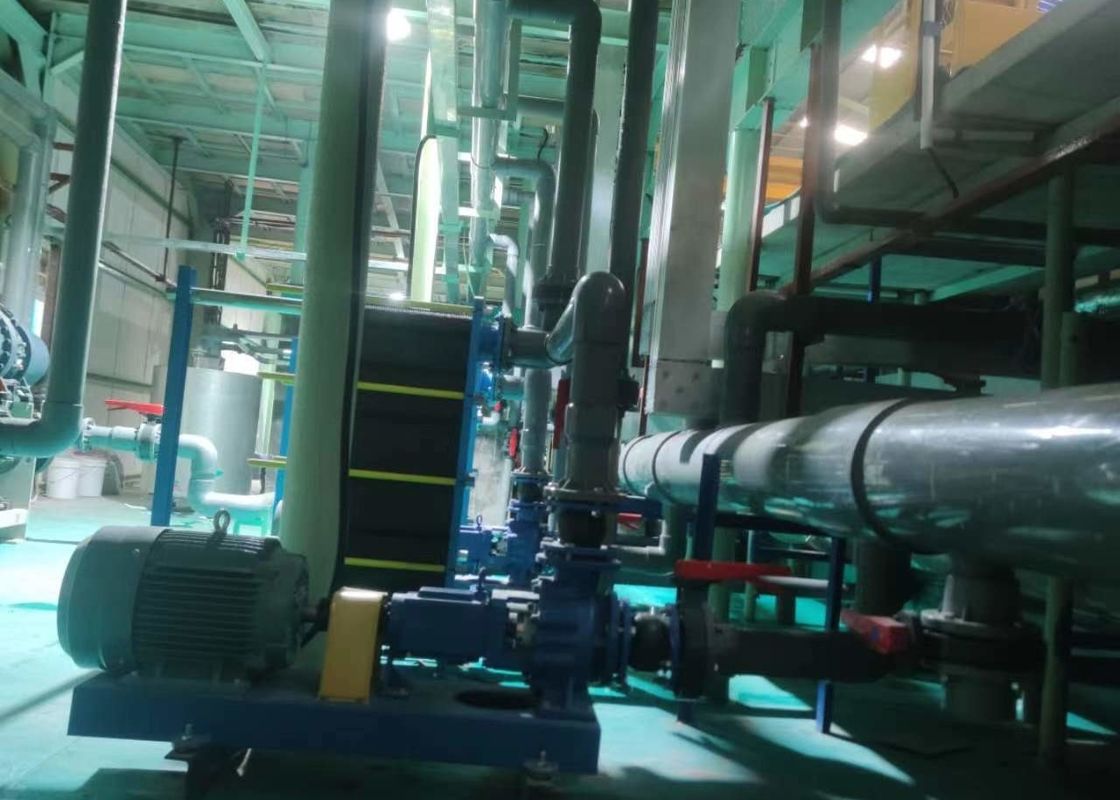

Linha de anodização elétrica bomba resistente à corrosão da série da SZ dos acessórios

Bomba centrífuga fluoroplastic da SZ

Características estruturais

A bomba da série da SZ é uma bomba centrífuga da única sução da única fase, com uma entrada axial da sução e uma tomada de descarga radial.

A estrutura é simples, e o eixo e o impulsor da bomba são conectados diretamente.

A conexão conveniente, entrada e tomada é conexões padrão da flange.

Os componentes da passagem do fluxo da bomba são feitos do fluoroplastics (F26, F46), e os componentes auxiliares são feitos das peças moldadas (HT200).

Aplicações típicas

Alguma concentração de meios corrosivos fortes tais como o ácido, o alcaloide, a solução de sal, o oxidante forte, o solvente orgânico, etc.

Indústrias tais como o petróleo, os produtos químicos, os inseticidas, a conservação em vinagre, as tinturas, a fabricação de papel, a galvanização, etc.

Condições operacionais

Um meio fino sem partículas ou fibras contínuas;

Temperatura média: -20 ℃ ℃~120;

³ médio máximo da densidade 1.35x10kg/m;

O ° ambiental o mais alto C da temperatura is+40;

Até 1000m acima do nível do mar;

A pressão máxima do sistema é 10bar.

Condições da instalação

A instalação da bomba deve assegurar-se de que não esteja afetada pela tensão do encanamento do sistema durante o uso;

A bomba deve ser fixada em uma base horizontal estável;

Para assegurar o funcionamento normal do motor, a bomba deve ser instalada em uma posição com boas condições da ventilação e anti congelação;

O dispositivo prendendo elétrico deve assegurar-se de que a bomba não seja danificada pela perda da fase, pela tensão instável, pelo escapamento, e pela sobrecarga.

Curva de desempenho

Q/H: representa o caudal e a curva principal na velocidade avaliado;

Curva de poder: P2 representa uma densidade média 1x10 do ³ do ³ Kg/m entrou o poder na hora;

Curva da eficiência: Eta representa a eficiência da bomba.

Condições da curva

Todas as curvas são baseadas nos valores medidos de 50Hz, de 3x380V, e do motor em uma velocidade constante de 2900r/min.

Todas as medidas foram feitas usando a água sem gás em uma temperatura do ℃ 20, e a curva é aplicável à viscosidade kinematic de 1mm2/s.

O uso das bombas deve referir a escala de desempenho da curva corajosa para impedir a sobrecarga excessiva do fluxo e do motor.

Quando a densidade do líquido transportado pela bomba excede a escala das condições operacionais, um motor com poder a rendimento elevado deve ser usado em conformidade.

A linha tolerância cumpre com o ISO9006: 2012, categoria 3B

Maquinaria elétrica

O motor é um motor completamente fechado, refrigerado a ar de dois polos;

Nível da proteção: IP55;

Nível da isolação: F;

Tensão padrão: 50Hz, 3x380V
